標準編號：
聯軸器類型：
公稱轉矩：
軸孔：
外形尺寸：
孔徑：
重量：
長度：
外徑：
是否提供加工定制：
|
|
MF：平行軸傳動的基本型號，帶鏈輪、齒輪對或滑輪 |
1-23000Nm 最大開孔140mm |
|
|
MF-T：同軸連接，結構簡單、經濟 |
1-23000Nm 最大開孔160mm |
|
|
MF-G：同軸連接，帶彈性聯軸器，補償范圍大 |
1-23000Nm 最大開孔160mm |
外形尺寸
|
尺寸 |
A |
B h7 |
DH7 |
F |
G |
G1 |
L |
M |
M1 |
P* |
||
|
預制孔 |
最大 |
最小 |
最大 |
最大 |
||||||||
|
0 |
25 |
14 |
- |
8 |
22 |
1 |
3 |
- |
5 |
26 |
- |
M3* |
|
1 |
38 |
24 |
- |
12 |
32 |
1 |
5 |
21 |
8 |
33 |
46 |
M3 |
|
2 |
50 |
36 |
- |
20 |
44 |
1 |
6 |
26 |
10 |
35 |
57.5 |
M4 |
|
3 |
70 |
45 |
- |
25 |
63 |
1 |
10 |
40 |
15 |
55 |
85 |
M6 |
|
4 |
90 |
60 |
- |
38 |
82 |
3 |
12 |
46 |
16 |
60 |
95 |
M6 |
|
5 |
115 |
72 |
18 |
45 |
104 |
5 |
16 |
58 |
18 |
70 |
113 |
M6 |
|
6 |
140 |
85 |
24 |
55 |
130 |
8 |
19 |
69 |
20 |
80 |
136 |
M8 |
|
7 |
170 |
98 |
28 |
65 |
158 |
10 |
22 |
78 |
22.5 |
95 |
153.5 |
M8 |
|
8 |
205 |
120 |
38 |
80 |
193 |
18 |
26 |
90 |
27 |
110 |
174 |
- |
|
9 |
240 |
145 |
50 |
100 |
230 |
18 |
29 |
99 |
27 |
116 |
186 |
- |
|
10 |
300 |
175 |
60 |
120 |
287 |
21 |
33 |
113 |
29 |
123 |
203 |
- |
|
11 |
340 |
205 |
60 |
130 |
325 |
23 |
33 |
113 |
41 |
158 |
238 |
- |
|
12 |
400 |
230 |
60 |
140 |
388 |
23 |
35 |
119 |
46 |
167 |
251 |
- |
性能參數
尺寸
扭矩（Nm）
慣性
10-3 kg㎡
最大轉速
（rpm）
重量（kg）
T0
T1
T2
T3
MF
.../ML
0
-
1-8
2-12
2-20
0，003
10000
0，1
-
1
-
1-14
8-22
15-34
0，022
10000
0，2
0，3
2
2-12
4-40
17-70
23-100
0，075
7600
0，4
0，5
3
6-18
17-60
34-120
60-210
0，390
5450
1，1
1，4
4
13-105
74-140
90-280
185-450
1，167
4250
2，2
2，8
5
65-280
120-360
207-700
210-950
3，809
3350
3，7
4，8
6
-
180-550
260-950
390-1200
9，982
2750
6，6
8，5
7
-
160-700
300-1450
1000-2600
23，943
2250
10，9
13，5
8
300-1200
500-2400
1000-4800
-
75，088
1900
20，1
24，5
9
500-2000
1000-4000
2000-8000
-
152，946
1600
30，9
37，8
10
800-3500
1500-7000
3000-14000
-
380，357
1300
49，1
60，8
11
1000-4500
2000-9000
4000-18000
-
869，290
1200
85，5
102，5
12
1500-5000
3000-11000
5000-23000
-
1830,092
1000
124，5
147，7
說明
?P*：尺寸為00.25，平頭螺絲位于螺母側，而非位于法蘭側
?重量與帶預制孔的扭矩限制器相關（MF），慣性參考成孔的最大直徑

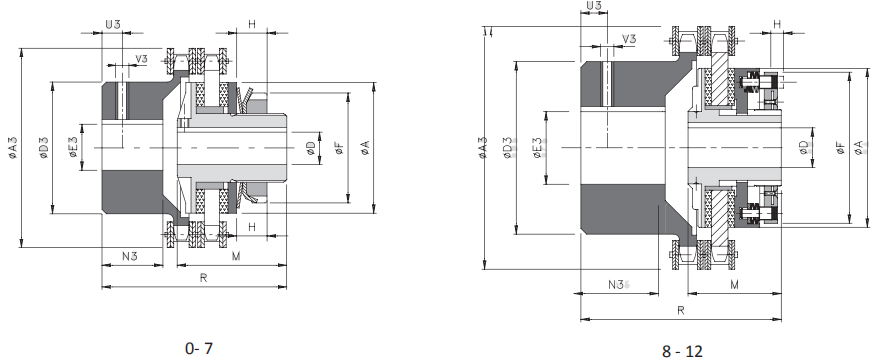

外形尺寸
尺寸
A
DH7
F
M
R
A3
D3
E3H7
N3
U3
V3
預制孔
最大
預制孔 最大
0
25
-
8
22
26
39
45
23
8
12
9
4
M3
1
38
-
12
32
33
58
57
37
10
20
20
5
M3
2
50
-
20
44
35
58
75
50
12
28
19
8
M4
3
70
-
25
63
55
87
101
70
16
38
29
12
M6
4
90
-
38
82
60
102
126
89
20
55
38
12
M6
5
115
18
45
104
70
131
159
112
20
70
56.5
15
M8
6
140
24
55
130
80
145
184
130
28
80
59.5
15
M8
7
170
28
65
158
95
189
215
130
30
80
88
15
M8
8
205
38
80
193
110
218
291
150
38
90
103
25
M10
9
240
50
100
230
116
245
310
170
50
110
124
25
M10
10
300
60
120
287
123
284
374
200
50
140
147
30
M12
11
340
60
130
325
158
329
423
210
60
150
165
30
M12
12
400
60
140
388
167
364
471
240
60
160
191
30
M16
性能參數
尺寸
扭矩（Nm）
補償
最大轉速
（rpm）
重量
(kg)
T0
T1
T2
T3
角向 α（°）
軸向X（mm）
徑向K（mm）
0
-
1-8
2-12
2-20
2°
1，50
0，20
5000
0，2
1
-
1-14
8-22
15-34
1，50
0，20
5000
0，6
2
2-12
4-40
17-70
23-100
1，50
0，20
3800
1，1
3
6-18
17-60
34-120
60-210
2，40
0，25
2800
2，8
4
13-105
74-140
90-280
185-450
3，20
0，30
2200
5，9
5
65-280
120-360
207-700
210-950
4，50
0，35
1800
11，1
6
-
180-550
260-950
390-1200
4，80
0，40
1500
20，3
7
-
160-700
300-1450
1000-2600
4，80
0，40
1300
31
8
300-1200
500-2400
1000-4800
-
6，30
0，50
1000
54，6
9
500-2000
1000-4000
2000-8000
-
6，30
0，50
900
76，7
10
800-3500
1500-7000
3000-14000
-
6，80
0，55
700
125，5
11
1000-4500
2000-9000
4000-18000
-
6，80
0，55
600
180
12
1500-5000
3000-11000
5000-23000
-
6，80
0，55
550
260
說明
? 改數據與整個數組相關 （MF-T）
? 質量與擴多大內孔有關 （MF-T）
外形尺寸
|
尺寸 |
A |
DH7 |
F |
M |
R |
A3 |
L3 |
E3H7 |
N3 |
U3 |
V3 |
||
|
預制孔 |
最大 |
預制孔 |
最大 |
||||||||||
|
0 |
25 |
- |
8 |
22 |
26 |
56 |
30 |
43 |
- |
16 |
11 |
5 |
M4 |
|
1 |
38 |
- |
12 |
32 |
33 |
84.5 |
40 |
58 |
- |
25 |
25 |
10 |
M4 |
|
2 |
50 |
- |
20 |
44 |
35 |
58 |
55 |
74 |
- |
35 |
30 |
10 |
M5 |
|
3 |
70 |
- |
25 |
63 |
55 |
87 |
80 |
107 |
- |
48 |
45 |
15 |
M8 |
|
4 |
90 |
- |
38 |
82 |
60 |
102 |
95 |
132 |
- |
55 |
50 |
20 |
M8 |
|
5 |
115 |
18 |
45 |
104 |
70 |
131 |
120 |
164 |
- |
74 |
65 |
20 |
M10 |
|
6 |
140 |
24 |
55 |
130 |
80 |
145 |
160 |
208 |
28 |
95 |
85 |
25 |
M10 |
|
7 |
170 |
28 |
65 |
158 |
95 |
189 |
200 |
246 |
30 |
110 |
100 |
30 |
M12 |
|
8 |
205 |
38 |
80 |
193 |
110 |
218 |
225 |
285 |
38 |
115 |
110 |
30 |
M12 |
|
9 |
240 |
50 |
100 |
230 |
116 |
245 |
255 |
330 |
50 |
125 |
120 |
33 |
M16 |
性能參數
尺寸
扭矩（Nm）
補償
最大轉速
(rpm)
重量
（kg）
T0
T1
T2
T3
角度α（°）
軸向X（mm）
徑向K（mm）
0
-
1-8
2-12
2-20
0.54°
1
0.09
10000
0.2
1
-
1-14
8-22
15-34
2°
1
0.20
10000
0.4
2
2-12
4-40
17-70
23-100
1
0.22
7600
0.8
3
6-18
17-60
34-120
60-210
1.4
0.28
5450
3.3
4
13-105
74-140
90-280
185-450
1.6
0.32
4250
5.4
5
65-280
120-360
207-700
210-950
1.8
0.38
3350
10.3
6
-
180-550
260-950
390-1200
2.5
0.48
2750
21.1
7
-
160-700
300-1450
1000-2600
2.8
0.50
2250
36.3
8
300-1200
500-2400
1000-4800
-
3.0
0.52
1900
59.9
9
500-2000
1000-4000
2000-8000
-
3.2
0.55
1600
87.7
